플랜지의 세계를 탐험해보세요

산업 현장에서 플랜지는 파이프와 장비를 연결하는 중요한 요소이며 플랜지의 세계에서는 GB, JB, HG 세 가지 표준이 무시할 수 없는 지침입니다. 동시에 플랫 용접 플랜지, 넥 플랫 용접 플랜지, 소켓 용접 플랜지, 넥 맞대기 용접 플랜지 및 플랜지 커버와 같은 다양한 유형의 플랜지는 엔지니어링을 위한 풍부한 선택을 제공합니다. Sinton은 이러한 표준과 유형, 그리고 해당 코드명을 자세히 조사하여 플랜지의 다채로운 세계를 여러분에게 공개할 것입니다.

먼저 GB, JB, HG의 3대 규격을 살펴보자. GB는 국가 표준, JB는 기계부 표준, HG는 화학 산업부 표준입니다. 이 세 가지 표준은 다양한 분야에 적용되어 플랜지가 모든 계층에서 널리 사용되도록 보장합니다. GB 표준은 국가적 권위를 지닌 엔지니어링 프로젝트에서 널리 인정받았으며, JB 표준은 기계 엔지니어링에 더 중점을 두고 있으며, HG 표준은 화학 산업에서 중요한 역할을 합니다. 이러한 표준을 이해하면 엔지니어는 특정 요구 사항에 따라 정보를 바탕으로 선택할 수 있습니다.

다음으로 플랜지 유형에 대해 살펴보겠습니다. 플랫 용접 플랜지, 넥 용접 플랜지, 소켓 용접 플랜지, 넥 맞대기 용접 플랜지 및 플랜지 커버는 각 유형마다 고유한 특성과 적용 시나리오를 가지고 있습니다.

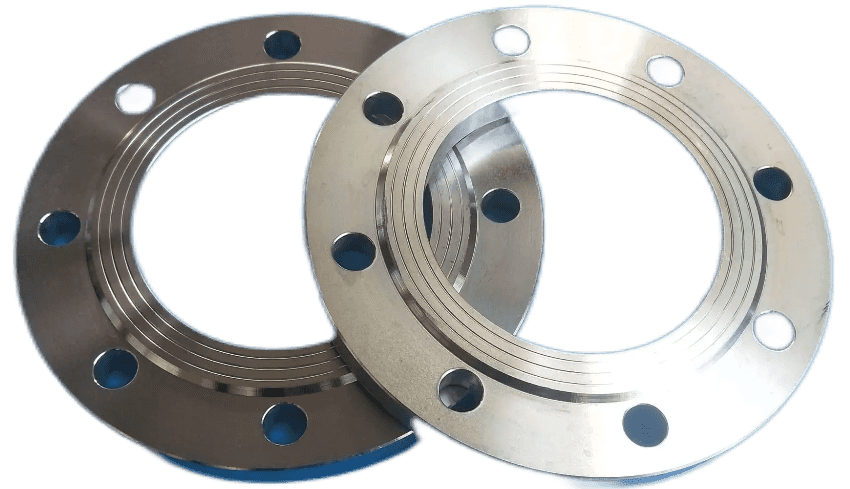

플랫 용접 플랜지: 플랫 용접 플랜지는 랩 용접 플랜지라고도 하며 플랫 용접 플랜지와 파이프의 연결은 파이프를 플랜지의 내부 구멍에 적절한 위치에 삽입한 다음 랩 용접하는 것입니다. 이점은 다음과 같습니다. 용접조립체의 정렬이 용이하고 가격이 저렴하여 널리 사용되고 있다. 내부 압력 계산에 따르면 플랫 용접 플랜지의 강도는 상대 용접 플랜지의 약 2/3이고 피로 수명은 맞대기 용접 플랜지의 약 1/3입니다. 따라서 플랫 용접 플랜지는 압력 수준이 상대적으로 낮고 압력 변동, 진동 및 충격이 심각하지 않은 파이프라인 시스템에만 적합합니다. (장점: 일반 엔지니어링에 적합하며 설치가 쉽고 비용이 저렴합니다.)

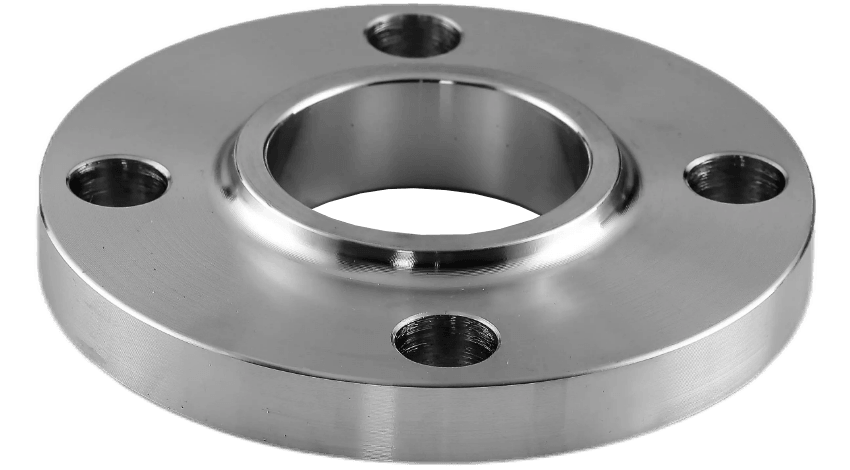

넥 플랫 용접 플랜지 : 넥 플랫 용접 플랜지는 플레이트 플랫 용접 플랜지와 동일하며 필렛 용접과 장비 또는 파이프 연결 플랜지를 통해 강관, 파이프 피팅 등이 플랜지에 삽입됩니다. 목이 있는 플랫 용접 플랜지는 목이 짧기 때문에 플랫 용접 플랜지이기도 하므로 플랜지의 강도가 향상되고 플랜지의 지지력이 향상됩니다. 따라서 고압 파이프라인 장비 제조업체에 사용할 수 있습니다. (장점: 우수한 강성 및 밀봉성, 고온 및 고압 환경에서 자주 사용됨)

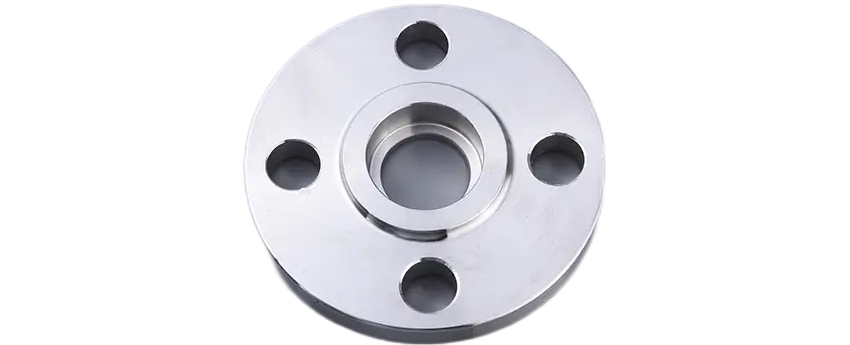

소켓 용접 플랜지: 소켓 용접 플랜지는 파이프의 한쪽 끝과 다른 쪽 끝이 볼트로 용접된 플랜지입니다. PN≤10.0Mpa 및 DN≤40의 파이프라인에 일반적으로 사용됩니다. (장점: 설치가 쉽고 저압 시스템에 적합하며 일반적인 플랜지 유형 중 하나입니다.)

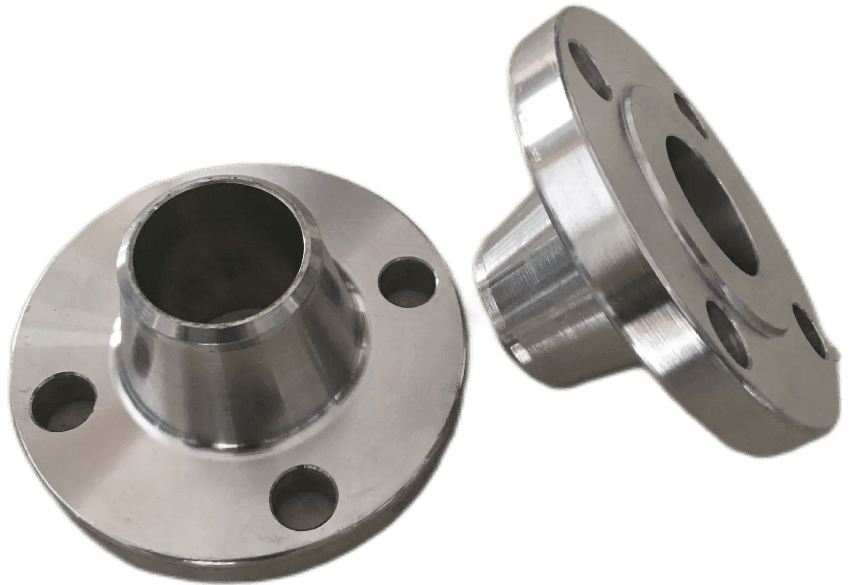

넥 맞대기 용접 플랜지: 넥 맞대기 용접 플랜지는 하이 넥 플랜지라고도 하며 플랜지와 파이프 용접에서 플랜지까지 길고 경사진 하이 넥이 있다는 점에서 다른 플랜지와 다릅니다. 이 섹션의 벽 두께는 하이 넥은 높이 방향을 따라 점차적으로 벽 두께로 전환되어 응력 불연속성이 개선되어 플랜지의 강도가 증가합니다. 넥 맞대기 용접 플랜지는 파이프 열팽창이나 기타 하중과 같은 열악한 작업 조건에서 주로 사용되어 플랜지에 더 큰 응력을 가하거나 응력이 반복적으로 변화합니다. 압력, 온도는 파이프라인과 고온, 고압 및 영하의 저온 파이프라인에 크게 변동합니다. (장점: 내식성이 우수하고 고온 및 고압 조건에 적합합니다.)

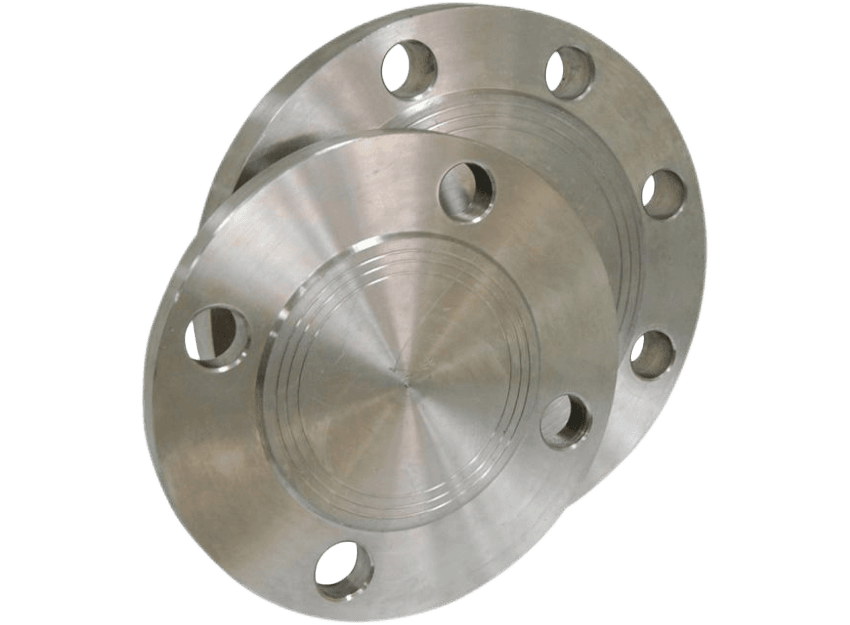

플랜지 커버 : 플랜지 커버는 블라인드 플랜지, 블라인드 플레이트라고도 합니다. 파이프 플러그를 밀봉하기 위해 중간에 구멍이 없는 플랜지입니다. 기능은 용접 헤드 및 와이어 캡과 동일하지만 블라인드 플랜지와 캡은 언제든지 제거할 수 있지만 용접 헤드는 제거할 수 없습니다. 용접 가열 튜브 또는 열 교환 장비 용접 열 교환 튜브를 수행하기 위한 난방 산업에서의 실제 적용이 더 많이 사용됩니다. (장점: 플랜지 연결을 닫고 외부 환경으로부터 파이프라인과 장비를 보호하는 데 사용됩니다.)

각 플랜지 유형에는 엔지니어의 공통 언어인 해당 코드명이 있습니다. 이러한 코드를 숙지하면 적절한 플랜지를 더 빠르고 정확하게 선택할 수 있습니다. 예를 들어, GB 표준의 플랜지 코드, JB 표준의 플랜지 코드, HG 표준의 플랜지 코드는 모두 고유한 특성을 가지며 해당 분야에서 우수한 성능을 반영합니다.

플랜지 세계에서는 GB, JB, HG 세 가지 표준이 엔지니어링을 위한 견고한 기반을 제공하며 다양한 유형의 플랜지가 엔지니어에게 광범위한 옵션을 제공합니다. 이러한 표준과 유형에 대한 깊은 이해를 통해 엔지니어는 보다 유연하게 엔지니어링 문제를 해결하고 파이프라인과 장비의 안전하고 안정적인 작동을 보장할 수 있습니다. 플랜지는 산업계의 모든 부분을 연결하며 프로젝트에서 없어서는 안될 부분이 됩니다.
